Do czego służy detektor płaski w-cyfrowym obrazowaniu rentgenowskim?
Wstęp
Obrazowanie-rentgenowskie stanowi podstawę diagnostyki medycznej od ponad stulecia. Od wykrywania złamań po ocenę stanu klatki piersiowej,-prześwietlenia rentgenowskie pozostają jedną z najczęściej stosowanych metod obrazowania. Wraz z przejściem od tradycyjnych filmów do systemów cyfrowych,detektor płaski (FPD)stał się sercem nowoczesnej radiografii cyfrowej. Technologia ta nie tylko poprawia jakość obrazu, ale także przyspiesza przebieg pracy i pomaga zmniejszyć narażenie pacjenta na promieniowanie.
W tym artykule przyjrzymy się, czym jest detektor płaski, jak działa, jakie są jego typy, zalety, ograniczenia i rola we współczesnej opiece zdrowotnej.
Co to jest detektor płaski?
Detektor płaski (FPD) to cyfrowe urządzenie do przetwarzania obrazu, które przekształca-fotony promieniowania rentgenowskiego na sygnały elektroniczne, które są następnie przetwarzane na obrazy cyfrowe o-rozdzielczości. W przeciwieństwie do tradycyjnych systemów błon, FPD umożliwiają radiologom i klinicystom natychmiastowe przeglądanie obrazów na monitorze, dostosowywanie ustawień obrazu i przechowywanie ich w postaci cyfrowej do wykorzystania w przyszłości.
FPD są szeroko stosowane w radiologii, mammografii, obrazowaniu stomatologicznym i fluoroskopii i stopniowo zastępują klisze i płytki do radiografii komputerowej (CR).

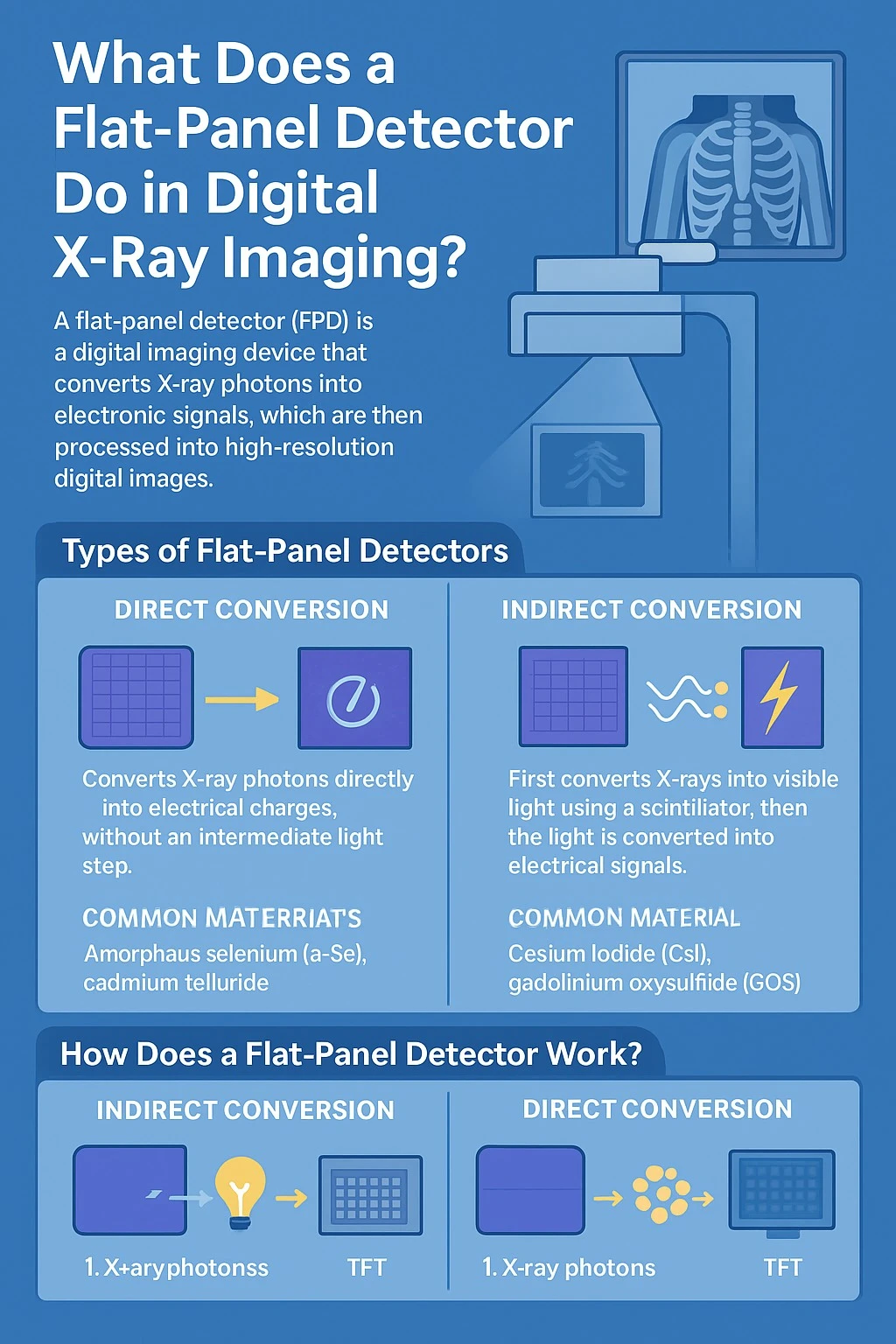

Rodzaje czujek płaskich
FPD można podzielić na dwie główne kategorie w zależności od sposobu, w jaki przechwytują i konwertują-sygnały rentgenowskie:
| Typ | Jak to działa | Wspólne materiały |
|---|---|---|
| Bezpośrednia konwersja | Przekształca fotony-promienia rentgenowskiego bezpośrednio w ładunki elektryczne, bez pośredniego kroku świetlnego. Minimalizuje to utratę sygnału i zapewnia ostrzejszy obraz. | Amorficzny selen (a-Se), tellurek kadmu |
| Konwersja pośrednia | Najpierw konwertuje promienie X- na światło widzialne za pomocą scyntylatora, następnie światło jest przekształcane na sygnały elektryczne za pomocą fotodiod i odczytywane przez matrycę TFT. | Jodek cezu (CsI), tlenosiarczek gadolinu (GOS) |
Inne technologie detektorów obejmująOparte na CMOS-ISystemy oparte-CCD, które są również używane w określonych zastosowaniach do przetwarzania obrazu, gdzie wymagana jest przenośność, koszt lub bardzo-wysoka rozdzielczość.
Jak działa detektor płaski?
Proces konwersji pośredniej
Promienie X-przechodzą przez pacjenta i uderzają w warstwę scyntylatora.
Scyntylator przekształca fotony-promienia rentgenowskiego w światło widzialne.
Fotodiody wychwytują światło i przekształcają je w ładunki elektryczne.
Układ tranzystorów cienkowarstwowych (TFT) odczytuje ładunki.
Sygnały są digitalizowane w celu utworzenia ostatecznego obrazu.
Proces konwersji bezpośredniej
Promienie X- oddziałują bezpośrednio z warstwą fotoprzewodnika (taką jak amorficzny selen).
Materiał generuje pary elektronów-dziur pod wpływem-promieniowania X.
Elektrody zbierają ładunki i przesyłają je do układu TFT.
Dane są digitalizowane w celu uzyskania obrazu.
Konwersja bezpośrednia i pośrednia: porównanie
| Funkcja | Bezpośrednia konwersja | Konwersja pośrednia |
|---|---|---|
| Rozdzielczość przestrzenna | Wyższa, ze względu na brak rozpraszania światła | Nieco niższa, ale poprawiona w przypadku strukturalnych scyntylatorów CsI |
| Wrażliwość | Może być mniej wydajny w przypadku promieni X-o wyższej energii | Bardzo wydajny dzięki grubym scyntylatorom |
| Hałas | Niższy poziom hałasu, doskonały kontrast | Nieco wyższy poziom hałasu ze względu na konwersję światła |
| Koszt | Droższe w produkcji | Niższy koszt, szerzej stosowane |
| Aplikacje | Mammografia,-obrazowanie o dużej szczegółowości | RTG ogólne, badania klatki piersiowej, kości |
Kluczowe zalety czujek płaskich
Szybkie pozyskiwanie obrazu– Obrazy cyfrowe są dostępne natychmiast, co poprawia efektywność przepływu pracy.
Niższa dawka promieniowania– Wyższa czułość umożliwia lekarzom stosowanie niższych-dawek promieniowania rentgenowskiego.
Wysoka jakość obrazu– Doskonała rozdzielczość i kontrast pomagają wykryć małe złamania, zmiany chorobowe lub subtelne patologie.
Cyfrowa elastyczność– Obrazy można ulepszać, powiększać i udostępniać elektronicznie.
Efektywne przechowywanie– Bezproblemowa integracja z PACS (systemy archiwizacji i komunikacji obrazu).
Ekologiczny-Przyjazny dla środowiska– Brak obróbki chemicznej i tworzenia folii, co zmniejsza ilość odpadów środowiskowych.
Ograniczenia czujek płaskich
Wysoki koszt początkowy– Zakup i utrzymanie systemów FPD wymaga znacznych inwestycji.
Kruchość– Panele są wrażliwe na uszkodzenia, a ich wymiana jest kosztowna w przypadku uszkodzenia.
Wydajność w określonych warunkach– Wydajność może spaść w przypadku promieni X-o bardzo wysokiej energii- lub grubych części ciała.
Potrzeby szkoleniowe– Radiologowie muszą nauczyć się optymalizować ustawienia obrazu cyfrowego.
Zastosowania czujek płaskich
Urządzenia FPD są obecnie niezbędne w szerokim zakresie zastosowań medycznych i przemysłowych, takich jak:
Zdjęcia rentgenowskie klatki piersiowej i szkieletu
Mammografia we wczesnym wykrywaniu raka piersi
Systemy obrazowania stomatologicznego
Fluoroskopia i wskazówki chirurgiczne-w czasie rzeczywistym
Przenośne i mobilne aparaty rentgenowskie-do stosowania na oddziałach intensywnej terapii, w nagłych przypadkach lub do użytku w terenie
Przemysłowe badania nieniszczące i skanowanie bezpieczeństwa
Wniosek
Detektory płaskoekranowe stanowią podstawę nowoczesnej radiografii cyfrowej. Oferują szybsze obrazowanie, wyższą rozdzielczość, zmniejszoną ekspozycję na promieniowanie i płynną integrację cyfrową w porównaniu z tradycyjnymi systemami rentgenowskimi. Chociaż początkowa inwestycja jest wyższa,-długoterminowe korzyści w zakresie wydajności, dokładności diagnostycznej i bezpieczeństwa pacjentów sprawiają, że FPD są technologią niezbędną w dzisiejszym środowisku opieki zdrowotnej.
Często zadawane pytania (FAQ)
1. Jaka jest główna funkcja czujki płaskiej?
Detektor z płaskim panelem przekształca-fotony promieniowania rentgenowskiego na sygnały cyfrowe, dzięki czemu niemal natychmiast uzyskuje się obrazy medyczne o wysokiej-jakości. Zastępuje kliszę w systemach radiografii cyfrowej i umożliwia-oglądanie w czasie rzeczywistym oraz poprawę obrazu.
2. Jaka jest różnica pomiędzy czujkami płaskimi bezpośrednimi i pośrednimi?
Detektory bezpośrednie przekształcają-fotony promieniowania rentgenowskiego bezpośrednio w ładunki elektryczne, co skutkuje wyższą rozdzielczością. Detektory pośrednie najpierw przekształcają promienie X- w światło za pomocą scyntylatora, a następnie przekształcają je w sygnały elektryczne, co może nieznacznie zmniejszyć rozdzielczość, ale poprawić czułość.
3. Czy czujki płaskoekranowe są bezpieczniejsze dla pacjentów?
Tak. Ponieważ są bardzo czułe, FPD wymagają mniej promieniowania, aby wygenerować wyraźne obrazy, co pomaga zmniejszyć narażenie pacjenta przy jednoczesnym zachowaniu dokładności diagnostycznej.
4. Gdzie w służbie zdrowia stosowane są czujki płaskoekranowe?
Są szeroko stosowane w prześwietleniach-klatki piersiowej, obrazowaniu kości, mammografii, radiografii stomatologicznej, fluoroskopii i mobilnych/przenośnych-systemach rentgenowskich.
5. Jakie są zalety cyfrowego-prześwietlenia rentgenowskiego w porównaniu z tradycyjnym filmem?
Systemy cyfrowe z FPD oferują szybsze obrazowanie, niższą dawkę promieniowania,-przyjazny dla środowiska przebieg pracy (bez folii i chemikaliów), łatwiejsze przechowywanie za pomocą PACS i większą elastyczność diagnostyczną dzięki cyfrowemu przetwarzaniu obrazu.
6. Jak długo wytrzymują czujki płaskie?
Przy odpowiedniej pielęgnacji FPD mogą służyć wiele lat. Są to jednak urządzenia wrażliwe i uszkodzenia fizyczne lub narażenie na nadmierną wilgoć mogą skrócić ich żywotność.
7. Dlaczego czujki płaskie są droższe?
Wykorzystują zaawansowane materiały i elektronikę, aby osiągnąć wysoką jakość obrazu i czułość. Chociaż koszt początkowy jest wysoki, z czasem oszczędzają pieniądze, eliminując potrzebę folii, chemikaliów i fizycznego przechowywania.
